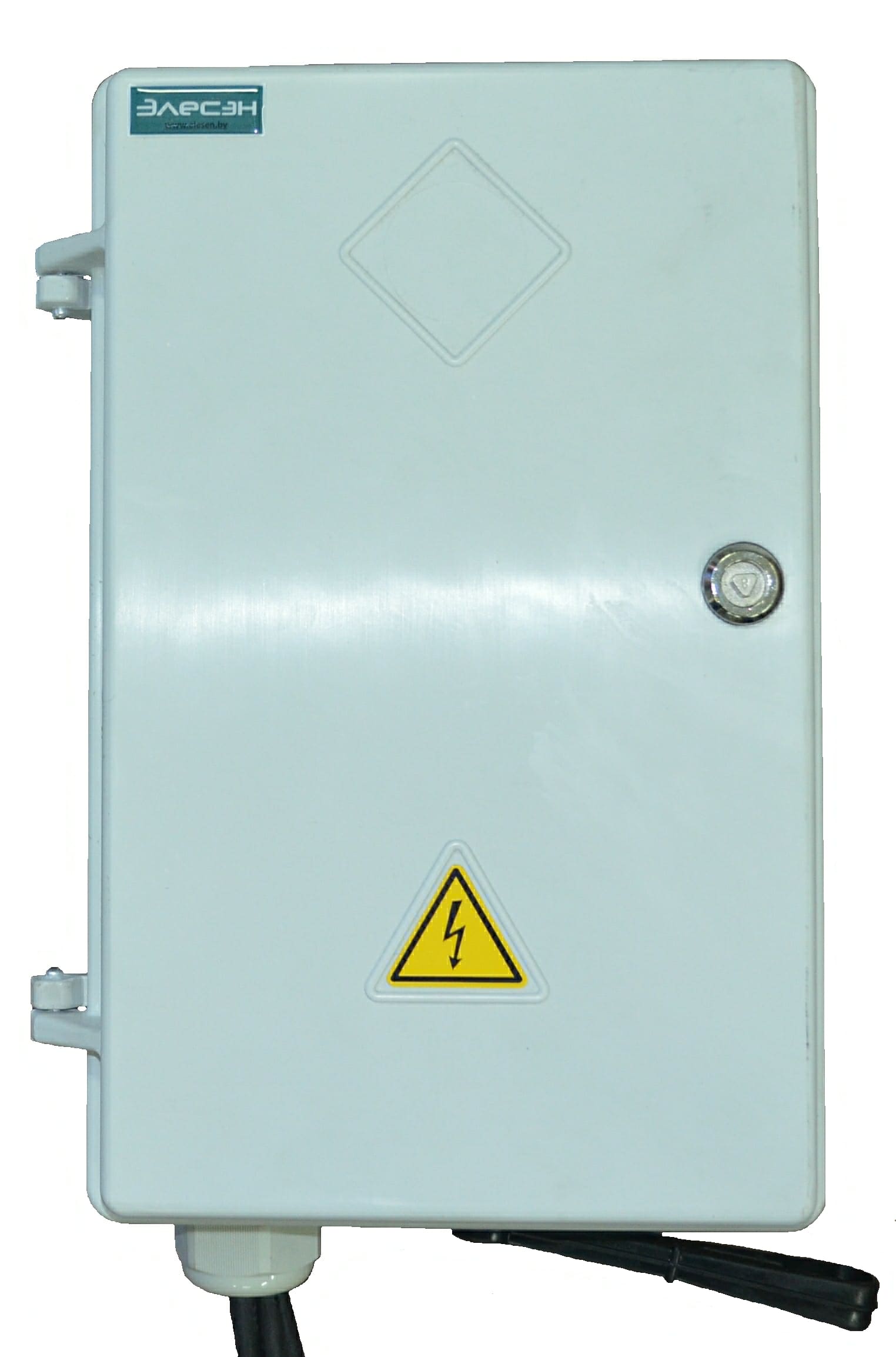

Устройство заземления ВЛИ-0,38 кВ типа УЗ ВЛИ в пластиковом корпусе

Устройства заземления выполняют функцию заземления ВЛИ. Они предназначены для поддержания надежной работы линий электропередачи, а также для обеспечения безопасности обслуживающего персонала. Устройства заземления устанавливают на концах линии магистрали, на секционирующих пунктах и длинных ответвлениях.

Описание УЗ СИП

УЗ-ВЛИ-0,38 кВ типа УЗ ВЛИ У1 ТУ BY 400195584.025-2006 оснащено корпусом из пресс-материала, армированного многослойным стекловолокном (SMC), поэтому корпус обладает высокой ударопрочностью, коррозионной стойкостью, а также стойкостью окраски к ультрафиолету. Дверца щитка оснащена резиновыми уплотнителями и запорным механизмом. Во избежание попадания воды внутрь на щитка установлен защитный козырек. Конструкция устройства позволяет проводить замену коммутационных аппаратов без необходимости демонстрирования щитка.

УЗ ВЛИ 0.38 устанавливается на железобетонных опорах трапецеидального сечения СВ 95 и СВ 110. Подвод проводов расположен в нижней части щита.

Дополнительная комплектация:

1. Ручной привод;
2. Шлейфы проводов подключения;
3. Хомут крепления шлейфов;
4. Узел крепления щитка;
5. Паспорт;
6. Схема электрическая.

Условия эксплуатации:

• По ГОСТ 15150-69 (Климатическое исполнение): У1;
• По ГОСТ 14254-96 (Пылезащищенности и влагозащищенность): IP54;
• По ГОСТ 15150-69 (Тип атмосферы): II;
• Максимальная допустимая высота: 1000 м (над уровнем моря);
• Максимальные допустимые температуры среды: -45 до +40 °С.

Срок службы при соблюдении условий эксплуатации — двадцать лет.

Устройства заземления ВЛИ-0,38 кВ (УЗ ВЛИ-0,38 кВ) предназначены для стационарного выполнения заземления воздушных изолированных линий 0,38 кВ (ВЛИ-0,38 кВ), в начале и в конце каждой магистрали ВЛИ, длинных линейных ответвлений, в местах установки секционирующих пунктов, а также в местах пересечения с ВЛ выше 1000 В. Данное оборудование предназначено для обеспечения безопасности выполняемых работ и является, на сегодняшний день, максимально надёжным и практичным в эксплуатации.
УЗ ВЛИ-0,38 кВ устанавливаются на железобетонных стойках трапециидального сечения СВ 95 и СВ 110.
Вывод проводов СИП осуществляется снизу УЗ ВЛИ-0,38 кВ. Дверь УЗ ВЛИ-0,38 кВ имеет уплотнение из резинового профиля и запорно-натяжное устройство.

Конструктивно корпус УЗ ВЛИ может быть выполнено в нескольких исполнениях:

• Металлический корпус из оцинкованной стали, толщиной 1-1.2 мм. Корпуса из оцинкованной стали имеют улучшенную коррозионную стойкость по сравнению с окрашенными корпусами, не требуют подкраски в процессе эксплуатации.
• Пластиковый корпус из ударопрочного SMC-материала, толщиной 4-5 мм. Корпуса не ржавеют и не нуждаются в покраске, обладают сопротивляемостью соли, бензину, карбамиду (мочевине), бензолу, кислотам.

Степень защиты – IP43 (IP54) по ГОСТ 14254-96.

Вид климатического исполнения – У1 по ГОСТ 15150-69.
Средний срок службы УЗ ВЛИ-0,38 кВ – в пластиковом ударопрочном корпусе – 30 лет.

Гарантийный срок эксплуатации – 3 года со дня ввода УЗ ВЛИ-0,38 кВ в эксплуатацию, при соблюдении условий транспортирования, хранения и эксплуатации.

Габаритные размеры УЗ ВЛИ-0,38 кВ:

• Пластиковый ударопрочный корпус УЗ ВЛИ-0,38 кВ:
