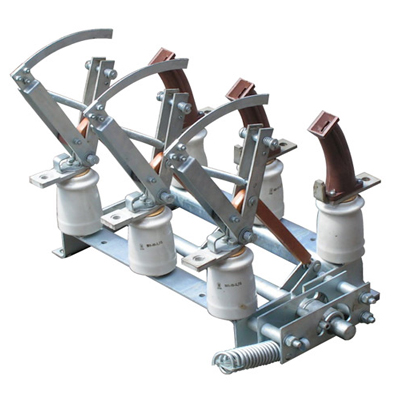

Выключатель нагрузки автогазовый ВНА — 10/630
Выключатель нагрузки автогазовый ВНА-10/630 используется для коммутации под нагрузкой фидеров и линий напряжением 6-10кВ. ВНА 10 может устанавливаться в закрытых распределительных устройствах (ЗРУ), в камерах КСО, и в РУ 6-10кВ КТП. Номинальный ток ВНА равен 630А. При этом стоит отметить, что выключатель не предназначен для отключения токов короткого замыкания. Включение и отключение выключателя нагрузки ВНА осуществляется ручными приводами ПР-10. Для гашения дуги в ВНА 630 применяется дугогасительная камеры, внутри которой расположен вкладыш из полиметилметакрилата. При размыкании дугогасительных контактов, образуется дуга, которая воздействует на материал дугогасительной камеры, в результате чего выделяется газ, который способствует гашению дуги.
Выключатель ВНА-10/630 используется достаточно широко как при производстве нового энергооборудования, так и при модернизации действующего. К достоинства ВНА можно отнести :
— скорость включения главных ножей выключателя не зависит от скорости оперирования приводом ПР-10;
— ресурс механической стойкости выше, чем у выключателя ВНА;
— компактные габаритные размеры.
— доступная цена
Несмотря на все достоинства выключателя нагрузки ВНА 10/630, постепенно на замену этому аппарату приходят вакуумные выключатели нагрузки. Тем не менее ВНА еще достаточно долго будут применяются в энергетике.
Наша компания изготавливает автогазовые выключатели нагрузки ВНА-10/630, которые являются полными аналогами ВНА. Мы поставляем выключатели в различных комплектациях: с заземляющими ножами, предохранителями, деталями сочленения.
Технические характеристики
|
Наименование параметра |
Значение параметра |
| 1 Номинальное напряжение, кВ
2 Наибольшее рабочее напряжение, кВ 3 Номинальный ток, А 4 Номинальный ток отключения при cos f=0,7, А 5 Номинальный ток электродинамической стойкости, кА 6 Ток термической стойкости в течение 1 с, кА 7 Начальное значение периодической составляющей тока короткого замыкания,номинальный ток включения выключателя, кА 8 Наибольший пик тока короткого замыкания,номинальный пик тока включения, кА 9 Механическая износостойкость циклов «включение – произвольная пауза – отключение» 10 Коммутационная износостойкость циклов «включение – произвольная пауза – отключение» при номинальном токе 11 Собственное время включения, с, не более 12 Скорость включения в момент замыкания главных контактов, м/с 13 Скорость отключения в момент размыкания дугогасительных контактов, м/с 14 Степень защиты по ГОСТ 14254 |
10 12 630 630 41 16
16
41
1000
100 0,15
8±0,5
3,5±0,5 IP00 |
