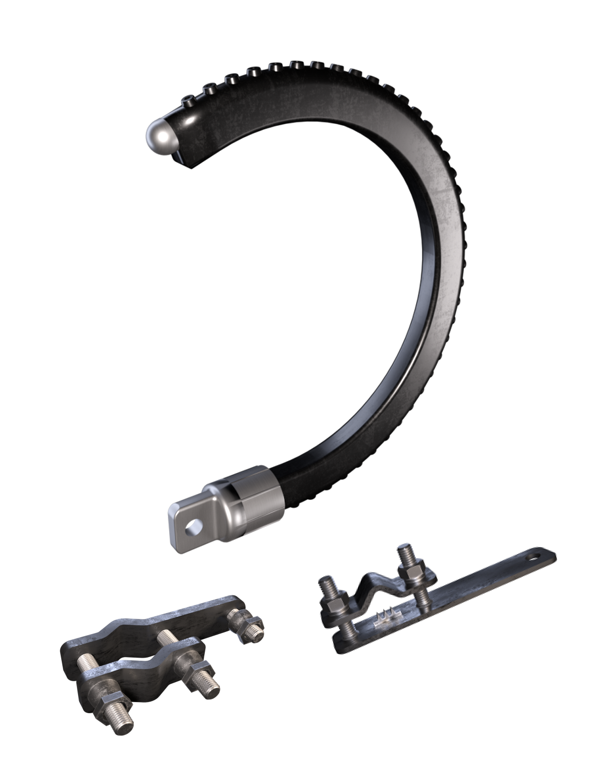

Длинно-искровые разрядники РМК-20

Длинно-искровые разрядники РМК-20

Разрядник РМК-20 предназначен для защиты воздушных линий электропередачи напряжением 6 — 20 кВ трехфазного переменного тока с защищёнными и неизолированными проводами от индуктированных грозовых перенапряжений и их последствий и рассчитан для работы на открытом воздухе при температуре от минус 60°С до плюс 50°С в течение 30-и лет.

Разрядник предназначен для защиты воздушных линий электропередачи напряжением 6-20 кВ трехфазного переменного тока с неизолированными и защищенными проводами от индуктированных перенапряжений и их последствий. Разрядник устанавливается на ВЛ с любыми видами опор и изоляции, за исключением опорной изоляции, и рассчитан для эксплуатации в макроклиматичесих районах с умеренным и холодным климатом (УХЛ1 по ГОСТ 15150-69).

Схема установки разрядника РМК-20-IV-УХЛ1/021 на ВЛ — по одному разряднику на опору с последовательным регулярным чередованием фаз.

Мультикамерная система — запатентованная разработка Стример, не имеющая аналогов в мире.

Преимущества разрядников на основе мультикамерной системы:

  • Не требуют обслуживания. Периодические испытания не требуются, достаточно визуального осмотра разрядников с земли один раз в год;
  • Применение МКС исключает возможность выхода разрядников из строя любых видов воздействия молнии (индуктированные перенапряжения, обратные перекрытия, прямые удары молнии) и, следовательно, затраты на его вынужденную замену и выполнение ремонтно-восстановительных работ;
  • Установка разрядников не требует специального заземления опор;
  • Антивандальное исполнение, препятствующее несанкционированному демонтажу разрядников с ВЛ;
  • Срок службы — не менее 40 лет, гарантийный срок — 5 лет.
ОСТАВИТЬ ЗАЯВКУ

Технические характеристики

Класс напряжения, кВ 6, 10 15, 20
Наибольшее длительно допустимое рабочее напряжение, кВ, не более 12 24
Искровой промежуток, мм 40-60 60-80
Импульсное разрядное напряжение, кВ, не более 100 100
Одноминутное переменное напряжение, кВ, не менее:
— в сухом состоянии
— под дождём		 30
20		 40
30
Гашение дуги тока двухфазного замыкания на землю:
— действующее значение периодической составляющей при наибольшем рабочем напряжении, кА
— амплитудное значение импульсного тока через разрядник, кА		 1,2

3

 1,2

3
Время отключения сопровождающего тока, мс, не более 10 10
Выдерживаемый импульсный ток длительностью до полуспада не менее 50 мкс, не менее 2-х воздействий, кА 30 30
Пропускная способность, Кл 1,6 1,6
Масса, кг 0,9 0,9
