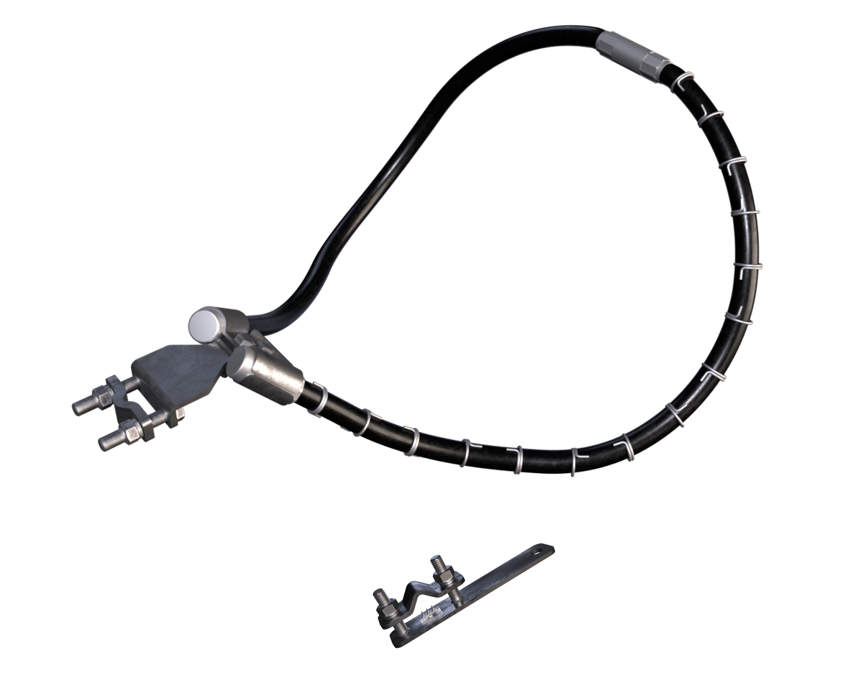

Длинно-искровые разрядники петлевые РДИП-10

РДИП-10 предназначен для защиты воздушных линий электропередачи напряжением 6-10 кВ трехфазного переменного тока с защищёнными и неизолированными проводами от индуктированных грозовых перенапряжений и их последствий, и рассчитан для работы на открытом воздухе при температуре окружающего воздуха от минус 60°С до плюс 50°С в течение 30-и лет.

Разрядник предназначен для защиты воздушных линий электропередачи (ВЛ) напряжением 6, 10 кВ трехфазного переменного тока с неизолированными и защищенными проводами от индуктированных перенапряжений. Разрядник РДИП-10-IV-УХЛ1 устанавливается на ВЛ с неизолированными и защищенными проводами, с любыми видами опор и изоляции, и рассчитан для эксплуатации в макроклиматических районах с умеренным и холодным климатом (УХЛ1 по ГОСТ 15150-69).

Схема установки разрядника РДИП-10-IV-УХЛ1 на ВЛ — по одному разряднику на опору с последовательным регулярным чередованием фаз.

Разрядник РДИП-10-IV-УХЛ1 является разрядником первого поколения. Современной альтернативой данного устройства является разрядник мультикамерный второго поколения РМК-20-IV-УХЛ1, обладающий рядом технических и эксплуатационных преимуществ, таких как: уменьшенные габариты и вес, способность гасить большие токи КЗ (до 1,2 кА), расширенный диапазон рабочего напряжения, антивандальное исполнение.

• Не только устраняют пережог проводов, но и предотвращают отключение ВЛ вследствие грозовых индуктированных перенапряжений.
• Устраняют последствия грозовых перекрытий, не причиняя ущерба оборудованию линий и подстанций в отличии от дугозащитных рогов, которые искусственно переводят однофазное замыкание в двухфазное, создавая тем самым мощный электродинамический удар по оборудованию.
• Экономят ресурс срабатывания высоковольтных выключателей.
• Защищают электрические сети от дуговых перенапряжений, сопутствующих однофазным замыканиям на землю, вызванным грозовыми перенапряжениями.
• Не подвержены разрушающему воздействию токов молнии и сопровождающих токов дуговых замыканий, как нелинейные ограничители перенапряжений или трубчатые и вентильные разрядники, поскольку эти токи протекают вне конструкции разрядника.
• Не находятся под рабочим напряжение и не требуют обслуживания.
• Не обуславливают никаких специальных требований по снижению сопротивлений заземления опор, на которых они установлены.
