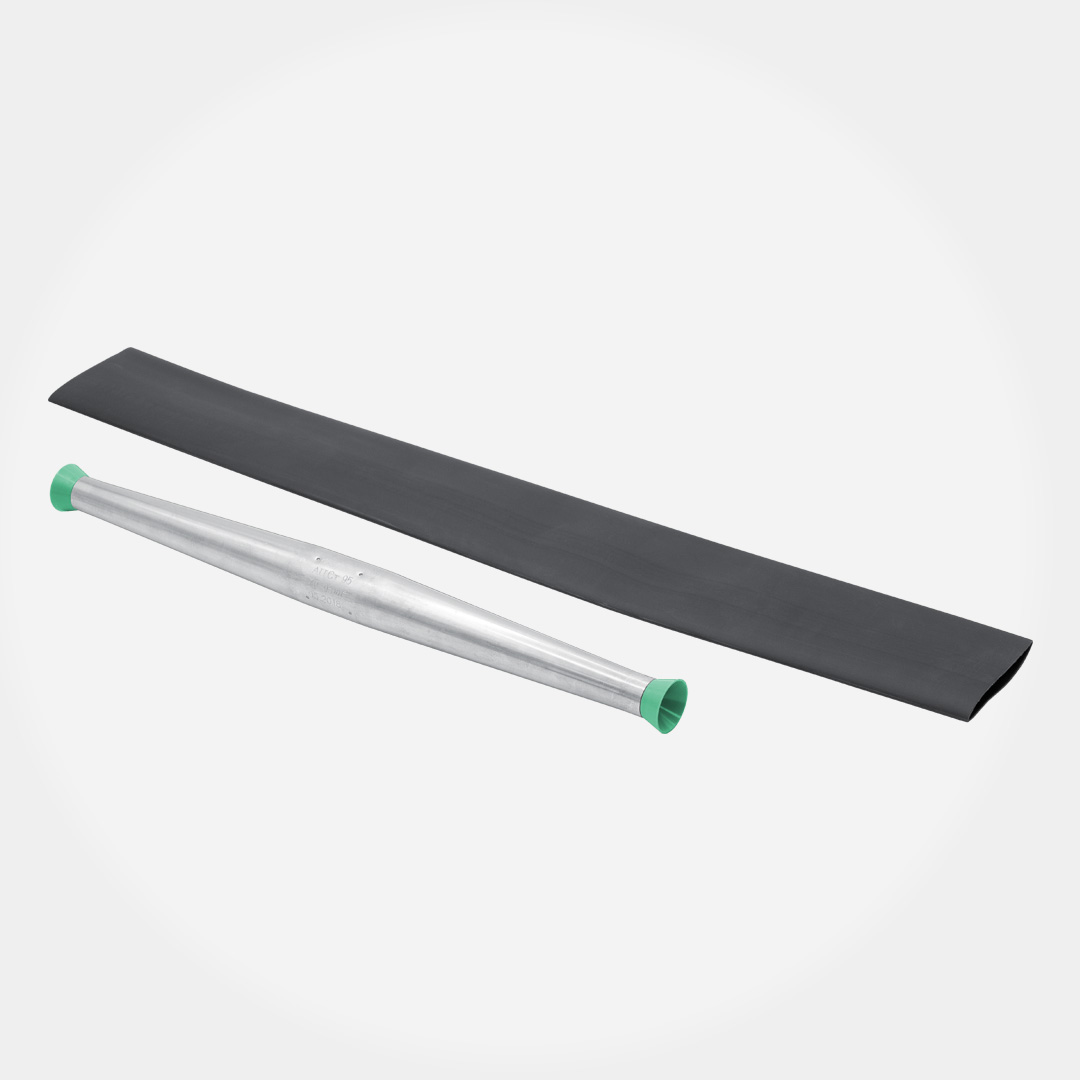

Автоматический соединительный зажим с термоусаживающей трубкой (АЦСт 95)
Применяется на ВЛЗ среднего (6-35 кВ) напряжения для соединения в пролетах защищенных проводов СИП-3.
Особенности:
— Зажим изготовлен из алюминиевого сплава с повышенной механической прочностью и коррозионной стойкостью.
— Механическая прочность заделки провода составляет 95% от прочности провода.
— Зажим монтируется без применения специальных инструментов.
— Поставляется в комплекте с термоусаживаемой трубкой для герметизации соединения провода СИП.
— Ремонт зажимов не предусмотрен.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Торговая марка | НИЛЕД |
| Номинальное напряжение, кВ | 35 |
| Количество жил, шт | 2 |
| Диапазон сечений жил, мм2 | 70-95 |
| Номинальный ток, А | 370 |
| Минимальная разрушающая нагрузка (МРН), кН | 19.8 |
| Сечение провода магистрального, мин, мм | 70 |
| Сечение провода магистрального, макс, мм | 70 |
| Сечение провода ответвления, мин, мм | 95 |
| Сечение провода ответвления, макс, мм | 95 |
| Температура монтажа, °С | от -20 до +40 |
| Диапазон рабочих температур, °С | от -60 до +50 |
| Материал изделия | Алюминий |
| Гарантийный срок, мес | 60 |
| Стойкость к ультрафиолету | Да |
| Цвет | серый |
