Изоляторы линейные подвесные стеклянные тарельчатые типа ПС
Изоляторы линейные подвесные стеклянные тарельчатые типа ПС

Подвесные стеклянные изоляторы предназначены для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях (ВЛ) электропередачи, в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100 Гц. Эксплуатируются при температуре окружающего воздуха от -60 до +50 oС. Исполнение УХЛ 1 по ГОСТ 15150.
* – изготавливаются по
ТУ 3493-004-99267582-2009.
** – изготавливаются по
ТУ 3493-006-99267582-2013
Изоляторы соответствуют требованиям ГОСТ 6490-2017.

ОСТАВИТЬ ЗАЯВКУ
Технические характеристики

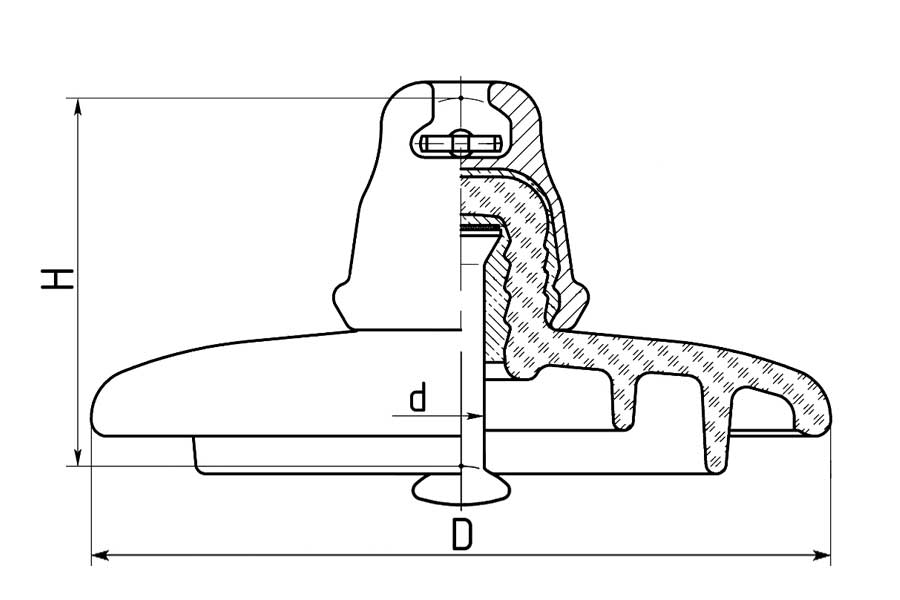

Тип изолятора по ГОСТ 27661 Тип изолятора по МЭК 60305 Минимальная механическая разрушающая нагрузка, кН Минимальная прочность остатка, кН Номинальный диаметр изоляционной детали, D, мм Строительная высота, Н, мм Номинальная длина пути утечки, мм Условный размер сферического соединения по ГОСТ 27396, МЭК 120, мм Пробивное напряжение в изолирующей среде, кВ Выдерживаемое напряжение 50 гц (сухое), кВ Выдерживаемое напряжениее 50 гц (под дождем), кВ Выдерживаемое напряжение стандартного грозового импульса, кВ Уровень радиопомех Масса,кг, не более
кВ дБ кВ дБ кВ дБ
ПС70Е* U70BS/U70BL 70 56 255 127/146 320 16 130 70 40 100/100 10 34 18 55 25 86 3,6
ПС120Б* –/U120B 120 96 255 127/146 330 16 130 70 40 100/100 10 34 18 55 30 86 3,9
ПС160Д* U160BS/U160BL 160 128 280 146/170 385 20 130 75 45 110/110 10 34 20 55 35 86 6,2
